JTMP-RF-RSM-24-95/240 Al/Cu
Jonction de Transition Mixte Pré-fabriquée Rétractable à Froid, pour le raccordement à serrage mécanique d'un câble moyenne tension tripolaire à isolation papier sur câbles unipolaires à isolation synthétique, de section 95 à 240mm².
- Nexans ref. : 58178E
- Country ref. : Codet Enedis : 67 90 820
JTMP-RF-RSM-24-95/240 Al/Cu
Jonction de Transition Mixte Pré-fabriquée Rétractable à Froid, pour le raccordement à serrage mécanique d'un câble moyenne tension tripolaire à isolation papier sur câbles unipolaires à isolation synthétique, de section 95 à 240mm².
Nexans ref. : 58178E
Country ref. : Codet Enedis : 67 90 820
NORMES NATIONALES : NF C 33-050
NORMES INTERNATIONALES : CENELEC HD 629.1; CENELEC HD 629.2
Points clés & avantages :
La JTMP RF RSM combine les technologies RF et RSM de Nexans, pour des raccordements HTA fiables et durables.- RF: Rétractable à Froid qui a fait ses preuves en matière d'endurance, et de fiabilité.

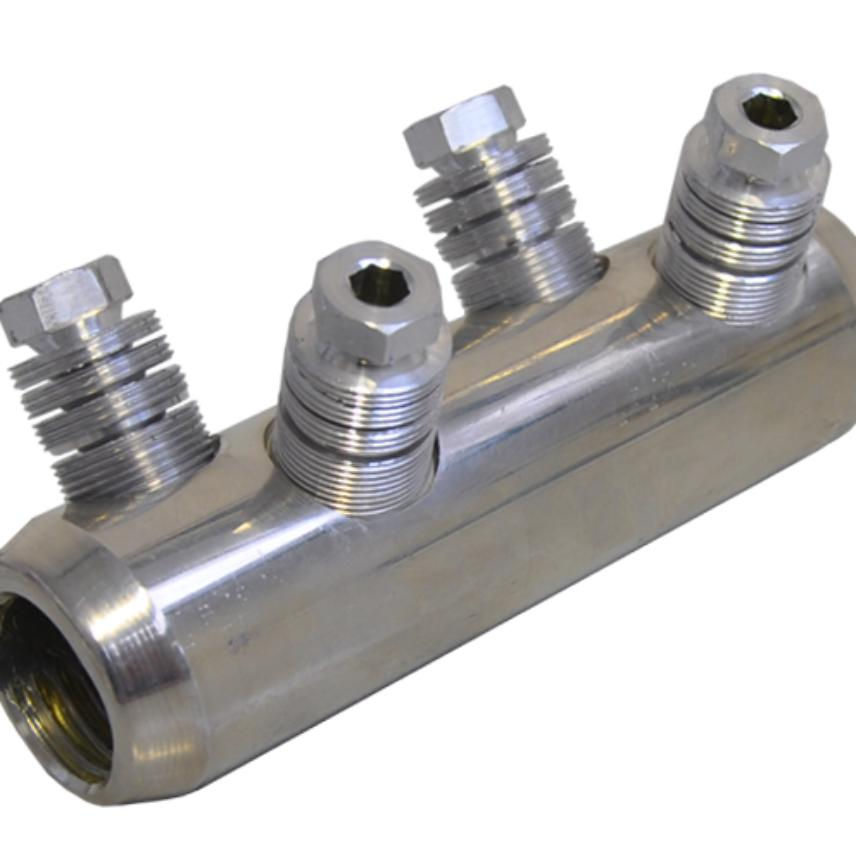

- RSM: Raccords à Serrage Mécanique:
- multisection: du 95mm² au 240mm².
- compatible avec âmes aluminium et cuivre.
- compatible avec jonctions de câbles à isolation papier imprégné et câbles à isolant synthétique.
- compatible âmes rondes et sectorales sans mise au rond.
- équipés de vis autocassantes pour un serrage au couple réussi.
- sans outillage spécifique !
La JTMP RF RSM est installée sur les réseaux d'énergie moyenne tension (HTA) enfouis, elle permet le raccordement de câbles tripolaires à isolant papier imprégné conforme à la norme NF C33-100 aux câbles unipolaires à isolant synthétique conformes aux normes NF C33-226, NF/UTE C33-223 et NF C33-220.
Détails :La JTMP RF RSM se décompose en trois sous-ensembles rétractables à froid:
- 3 kits d'étanchéité pour câbles à isolation papier impregné
- 1 trifurcation
- 3 ensembles jonction
Installation :
Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage. La mise en oeuvre se fait par extraction des tubes supports.
La jonction peut être mise sous tension immédiatement après son raccordement.Caractéristiques de construction :
Technologie : Rétractable à froid
Nature de l'âme : Cuivre ou AluminiumCaractéristiques dimensionnelles :
Section du conducteur, plage : 95 - 240 mm²Caractéristiques électriques :
Tension de service nominale Uo/U (Um) : 12 / 20 (24) kV
Tension tenue au choc : 125 kV
Tenue diélectrique, 50Hz, 1min : 55 kVCaractéristiques d'utilisation :
Température ambiante lors de l'installation, plage : 5 - 40 °C
