J3UP-Compacte-RF-RSM-24-50/240 Al/Cu
Kits de 3 jonctions compactes, préfabriquées rétractables à froid, pour câble à isolation synthétique, avec raccord à serrage mécanique.
- Nexans ref. : 64155E
- Country ref. : Codet Enedis : 6790717
J3UP-Compacte-RF-RSM-24-50/240 Al/Cu
Nexans ref. : 64155E
Country ref. : Codet Enedis : 6790717NORMES INTERNATIONALES : HD 629.1 S3
NORMES NATIONALES : NF C 33-050Points clés & avantages :
Un concentré de fiablité et d'innovation ! La J3UP Compacte combine les technologies RF et RSM de Nexans, pour des raccordements HTA fiables et durables.
- RF : EPDM Rétractable à Froid, qui a fait ses preuves en matière d'endurance, et de fiabilité.
- RSM : Raccords à Serrage Mécanique
- DE: Double étanchéité, ajout d'étanchéités supplémentaires au niveau de l'écran et de l'âme en option.
Sa construction innovante permet l'installation dans des environnements complexes (en courbe, étroits, avec du relief, etc...), tout en garantissant une robustesse d'utilisation.
De plus, la J3UP Compacte intègre une nouvelle combinaison de mastics lui conférant une meilleure longévité. Une autre combinaison de mastics a également permis le développement d'une deuxième version de la jonction compacte à l'étanchéité renforcée : la J3UP RF DE RSM (jonction double étanchéité).
Application :
La J3UP Compacte est prévue pour raccorder des câbles à isolant synthétique de tension maximale 12/20(24) kV conformes aux normes NF C33-226,
NF/UTE C33-223 et NF C33-220 de section 50 à 240 mm² aluminium et cuivre.Détails :

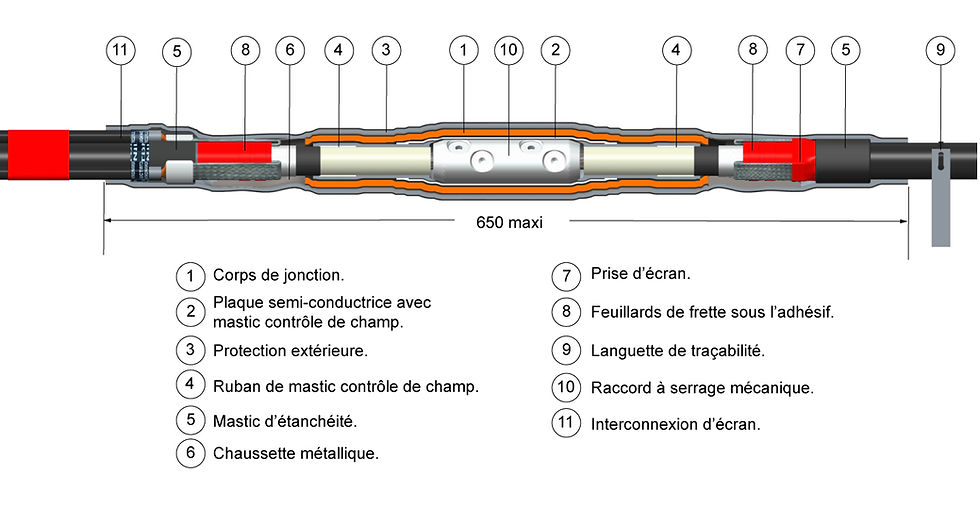

Chaque kit J3UP Compacte RF RSM 24 50/240 Al/Cu est composé de :
- 3 ensembles rétractables à froid, sur nouveau tube support, avec chaussette métallique.
- 3 raccords à serrage mécanique.
- 1 système d'interconnexion d'écran.
- 1 notice d'installation
Installation :
Ces jonctions peuvent être posées en pleine terre ou à l'air libre. Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage ou d'enrubannage, la mise en oeuvre se fait par extraction des tubes supports. Les jonctions peuvent être mises sous tension immédiatement après leur raccordement.
Caractéristiques de construction :
Technologie : Rétractable à froid
Nature de l'âme : Cuivre ou AluminiumCaractéristiques dimensionnelles :
Diamètre extérieur maxi : 52,0 mm
Diamètre sur isolation, plage : 23,0 - 42,0 mm
Section du conducteur, plage : 50 - 240 mm²Caractéristiques électriques :
Tension de service nominale Uo/U (Um) : 12 / 20 (24) kVCaractéristiques d'utilisation :
Température ambiante lors de l'installation, plage : 0 - 40 °C
